数字化样机的开发，EPLAN是这么做的！

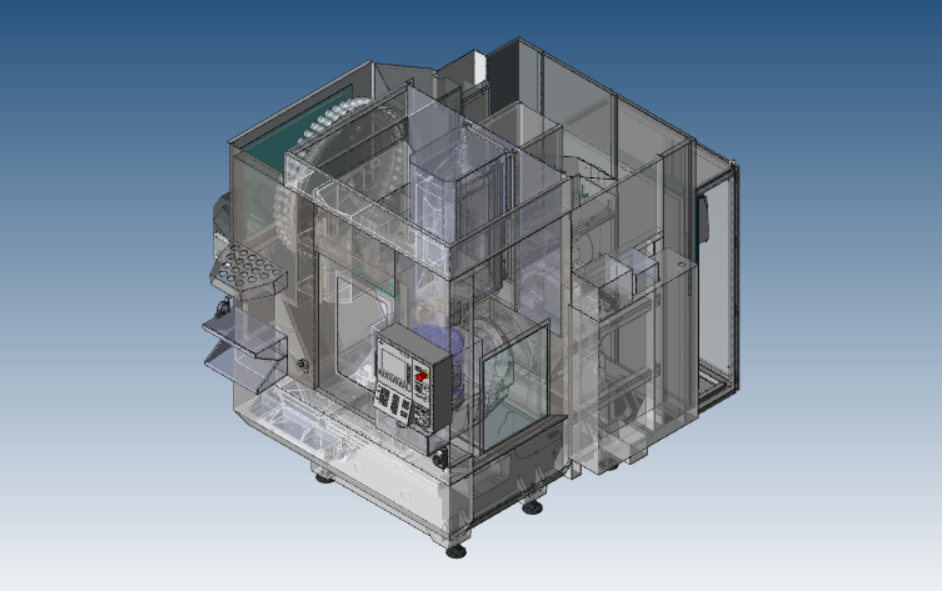

机械设计部门完成设计之后，发布机械模型。

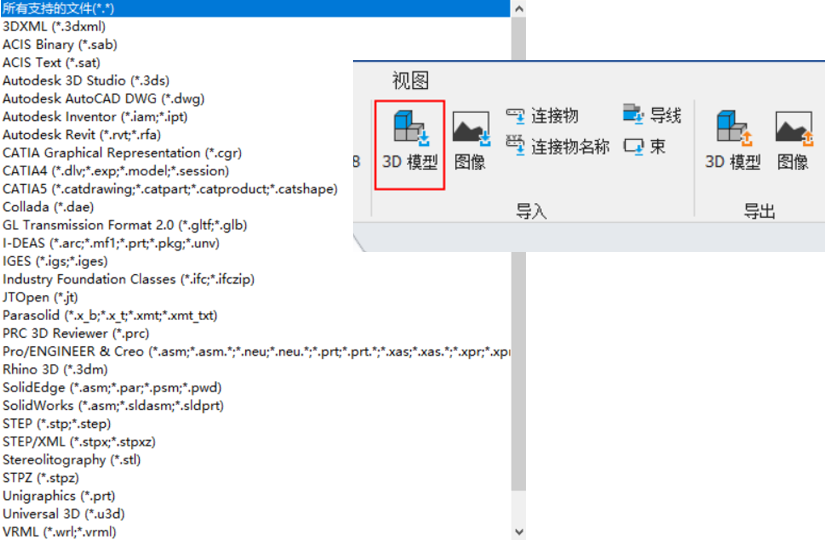

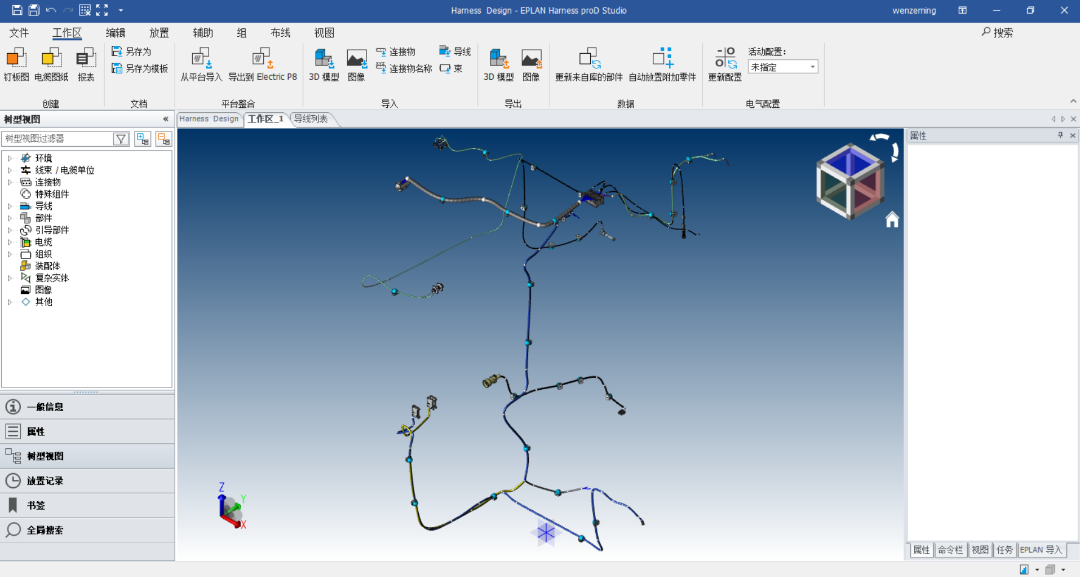

①导入设备的机械模型，EPLAN Harness proD支持多种主流3D文件。

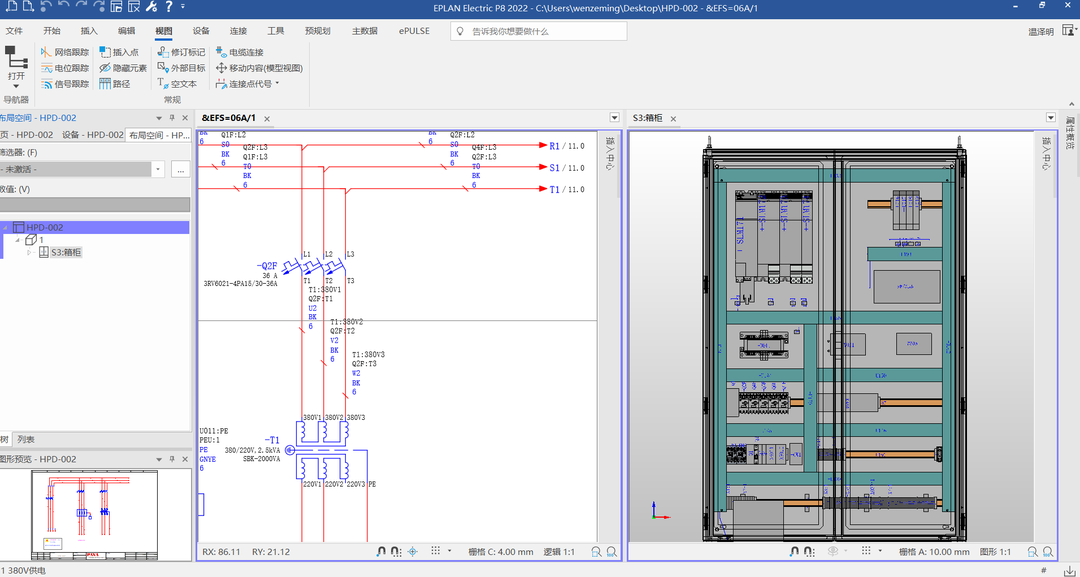

②通过EPLAN Electric P8完成项目电气原理图设计，在EPLAN Pro Panel做控制柜的布局布线。

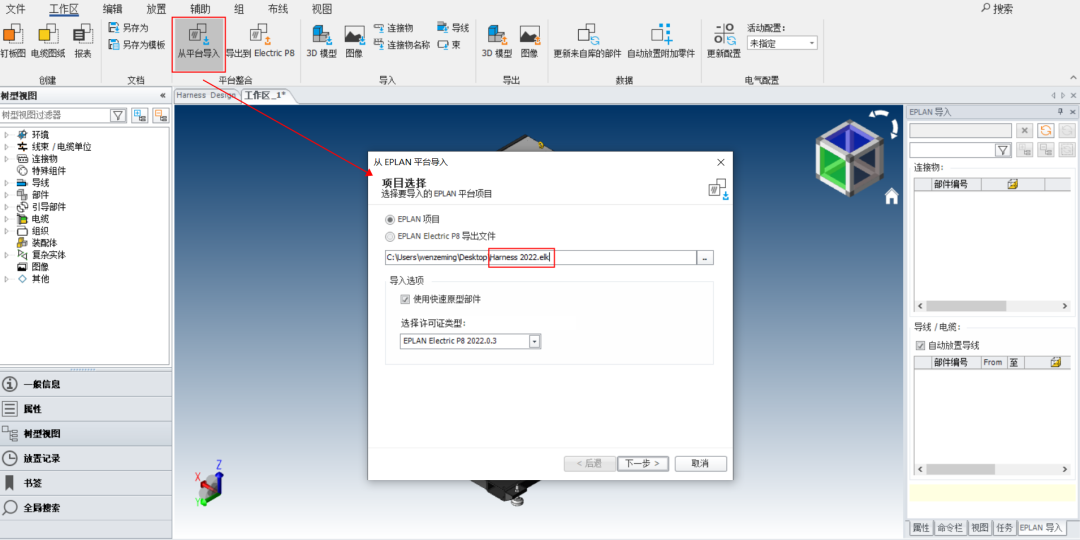

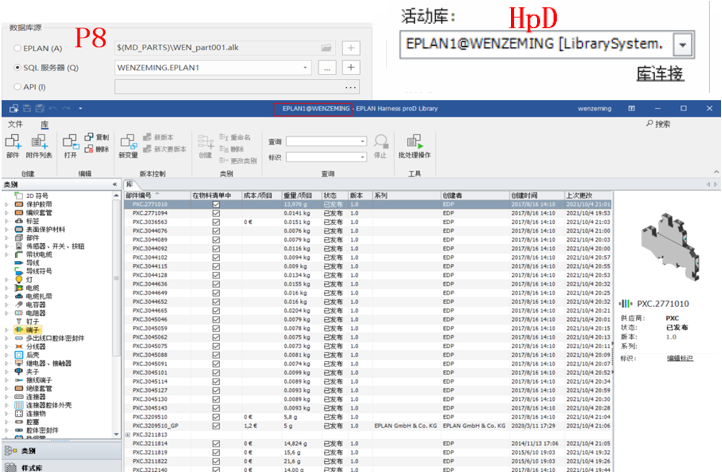

③从EPLAN平台导入项目，选择前面设计好的EPLAN项目，就可以把项目数据传输到EPLAN Harness proD中进行线束工艺设计。

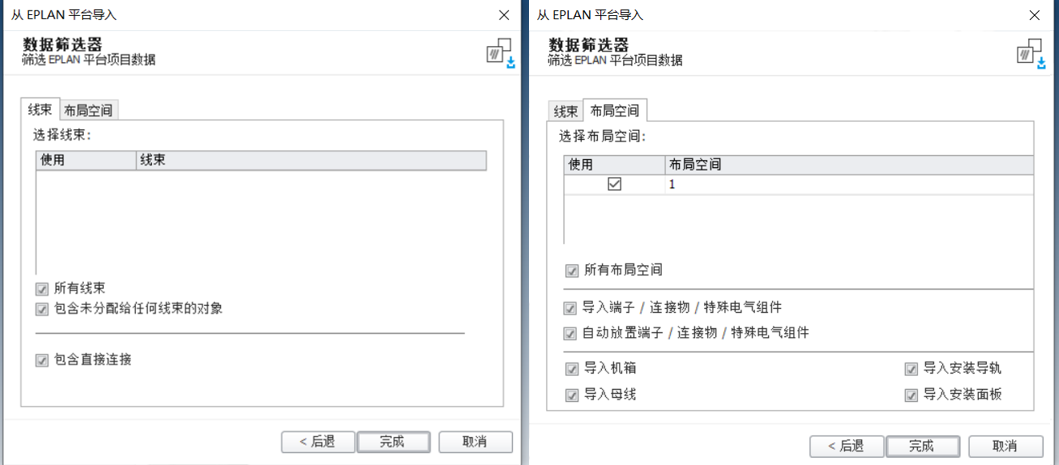

选择需要导入的线束和布局空间内容。

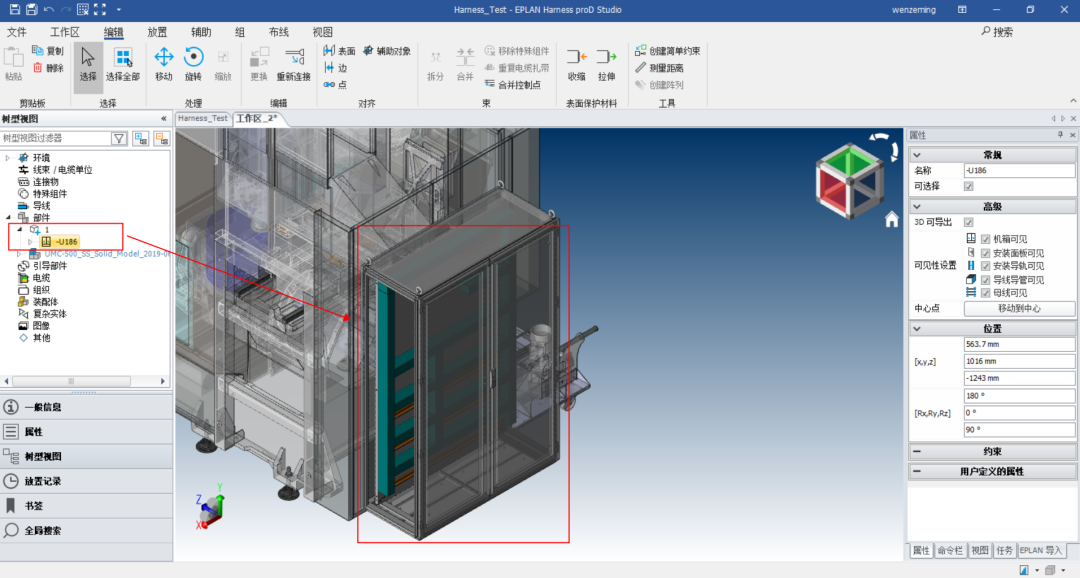

④放置由EPLAN导入的布局空间机柜。

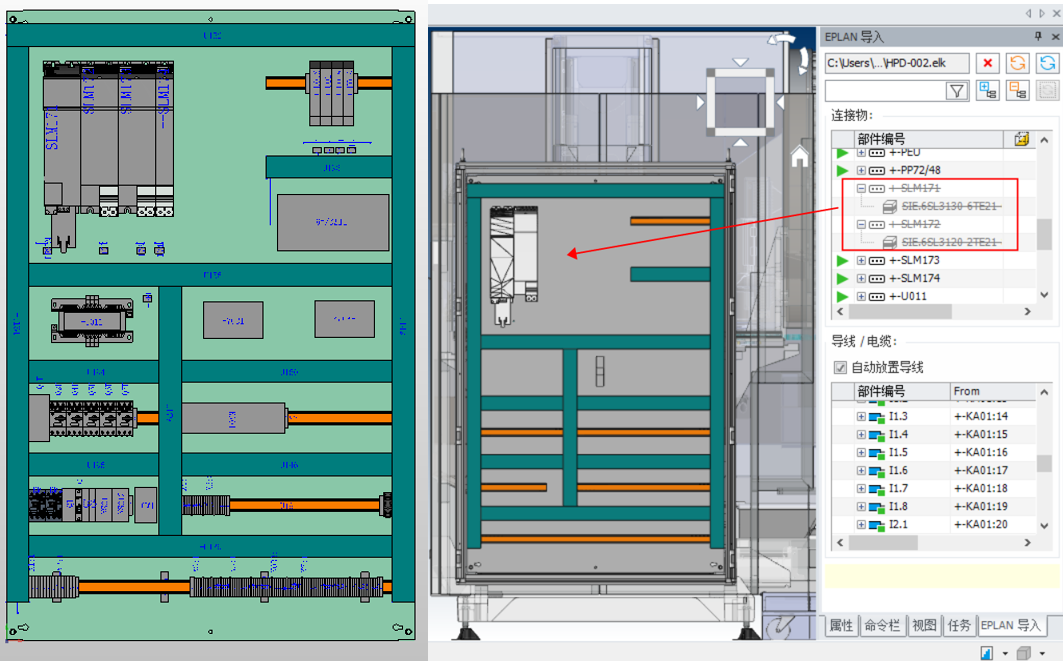

⑤点击绿色箭头，放置需要做线束设计的部件；对于在EPLAN Pro Panel已做布局设计的部件，保留了相关装配逻辑，会自动放置到对应位置。

放置具有连接关系的源和目标设备，激活自动放置导线，可自动生成P8中设计的连接信息。

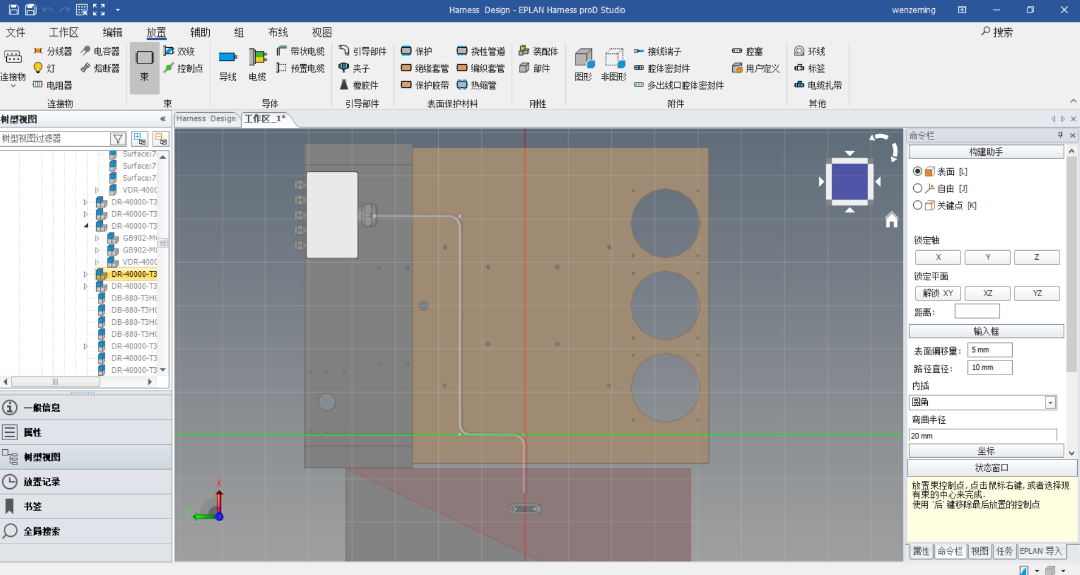

放置束设计和规划布线路径，通过构建助手辅助设计；也可移动修改，位置坐标设计，复制粘贴形状，导入束等方法快速完成布线路径设计。

电气连接逻辑可由P8、CSV、TXT导入，快速完成导线连接。

HpD有自动布线和手工布线，满足不同应用场景的使用，非常的方便。对于需要固定的线束，可以放置夹子；还可为线束增加表面保护材料，智能选择添加辅材。

配置及执行检查任务，快速查找和解决问题；保证设计的正确性。

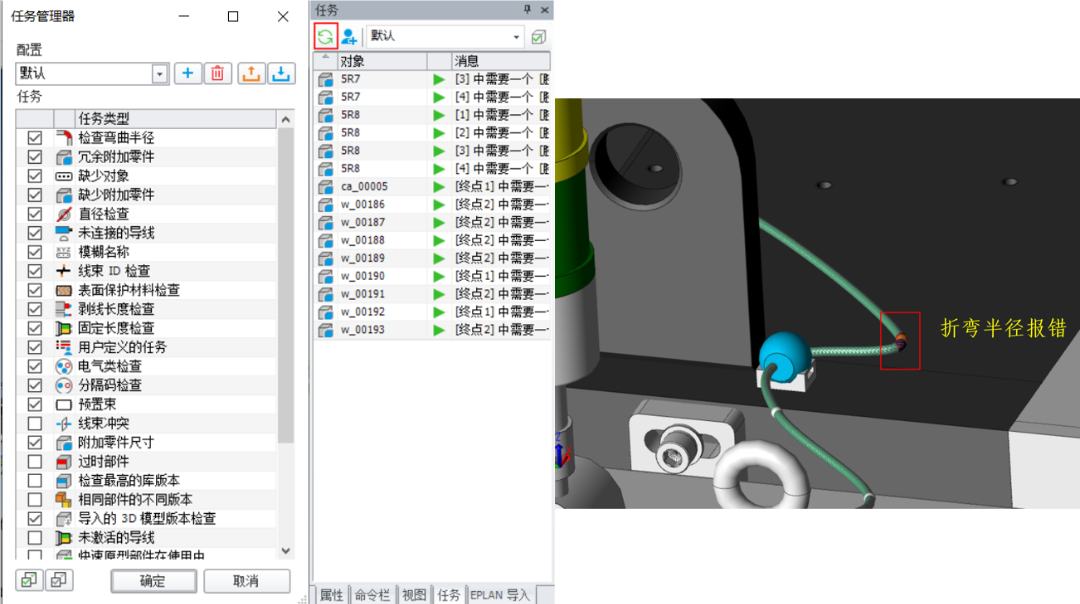

HpD可以在设计过程中检查线缆弯曲半径是否满足，有无缺少必要附件，电缆长度是否超过固定长度等问题；能够避免设计的一些错误，保障产品的设计质量。

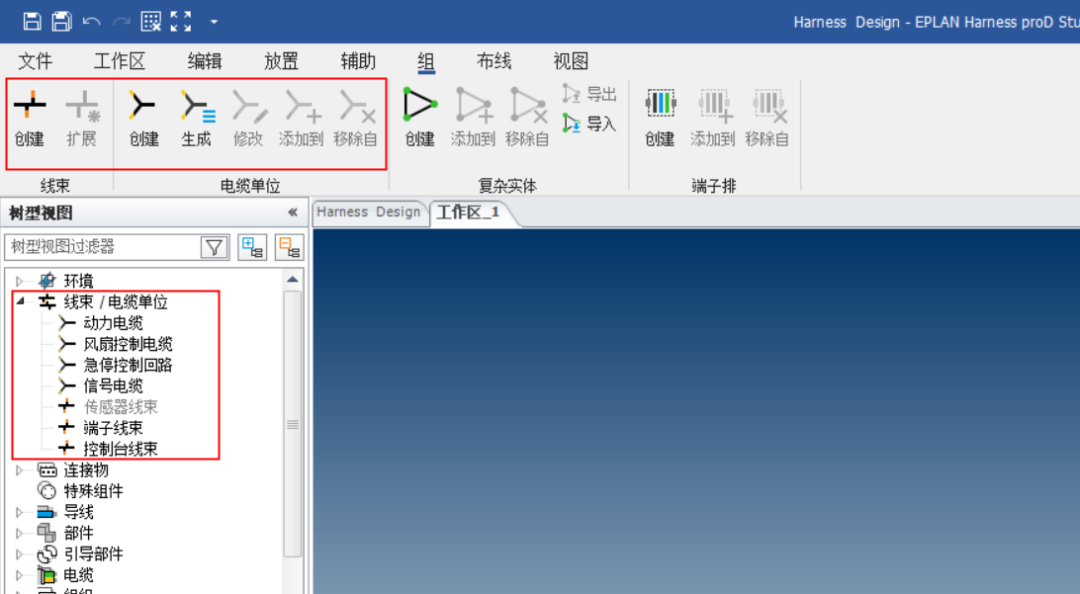

①首先添加线束或电缆单位。

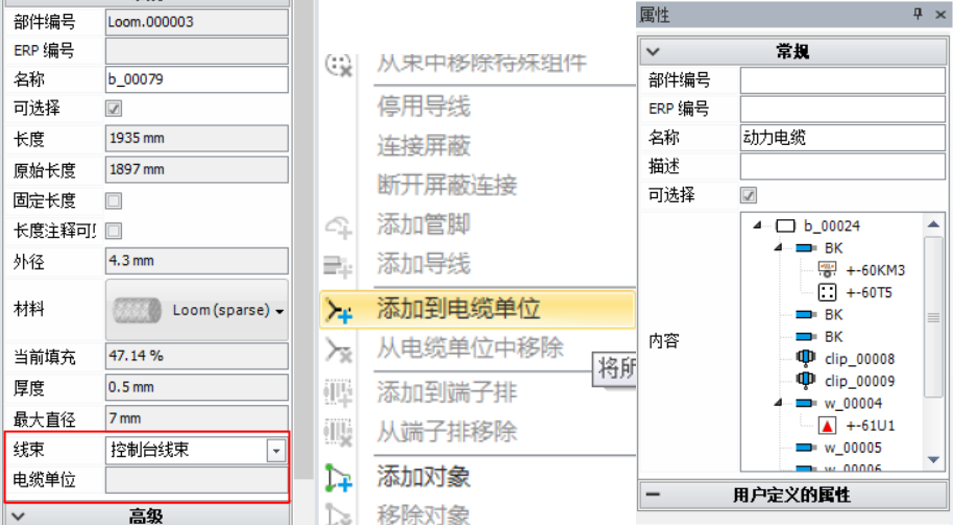

②为设备选择所属的线束，与其有连接关系的设备都会自动添加至该束。电缆单位也可选择添加其内容。

③创建钉板图及电缆图

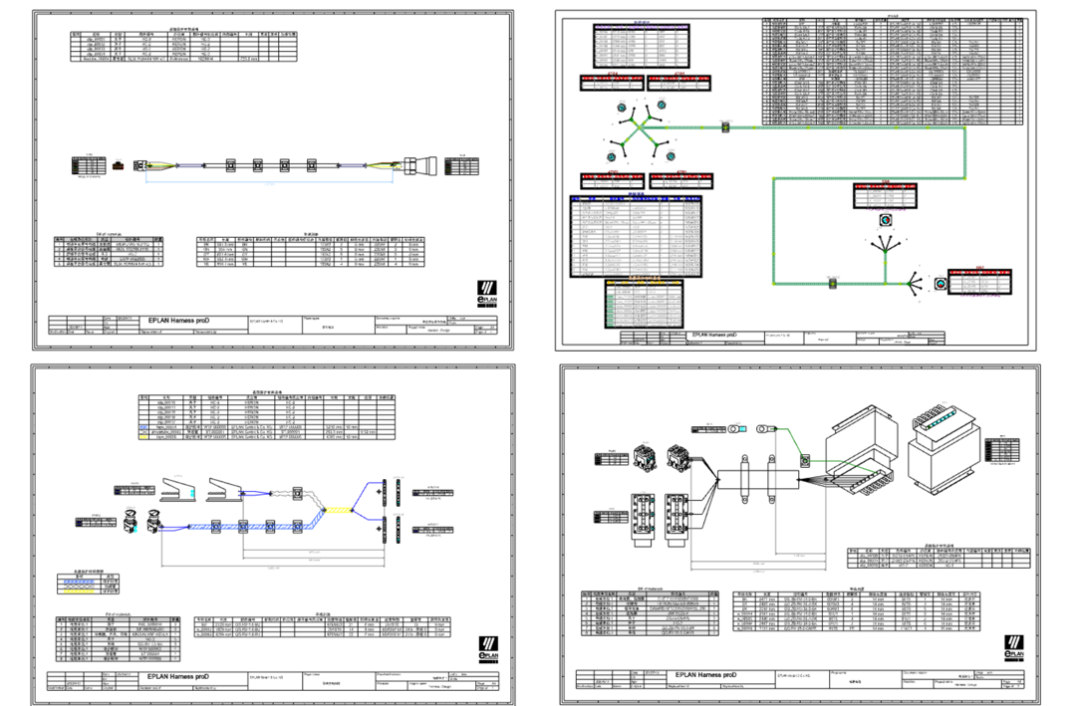

可使用模板生成，用于指导线束制作和接线。包含多种表格，自定义调整表格内容。

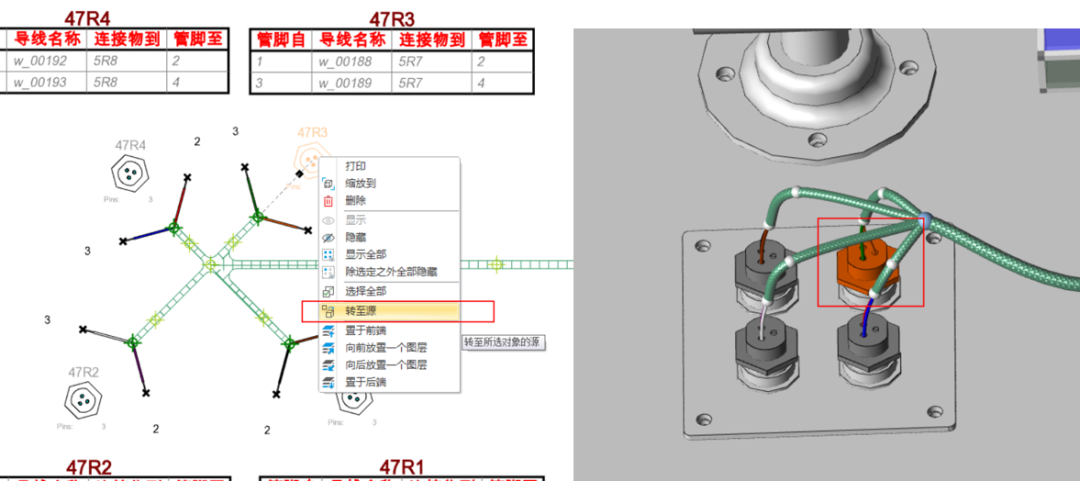

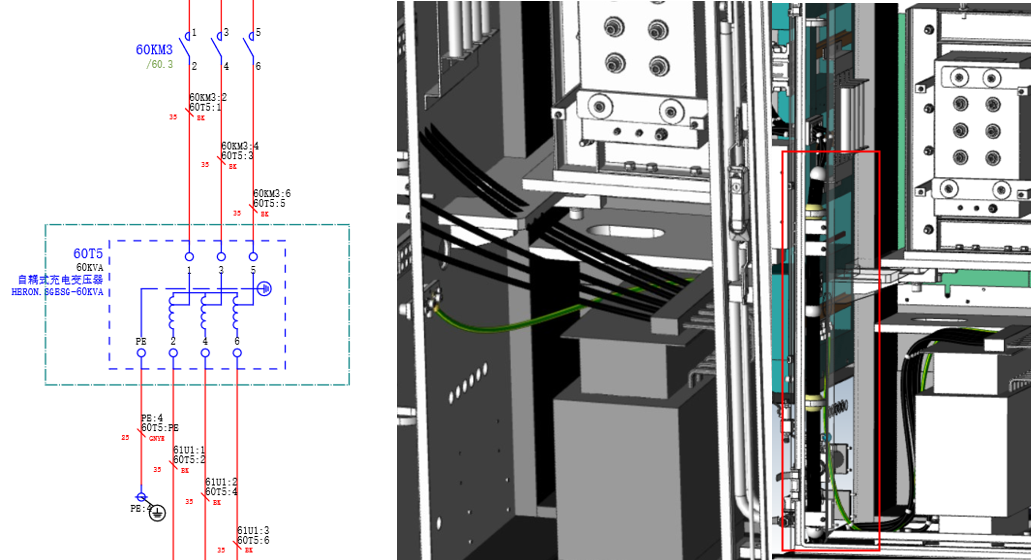

2维图纸可跳转至3维模型。

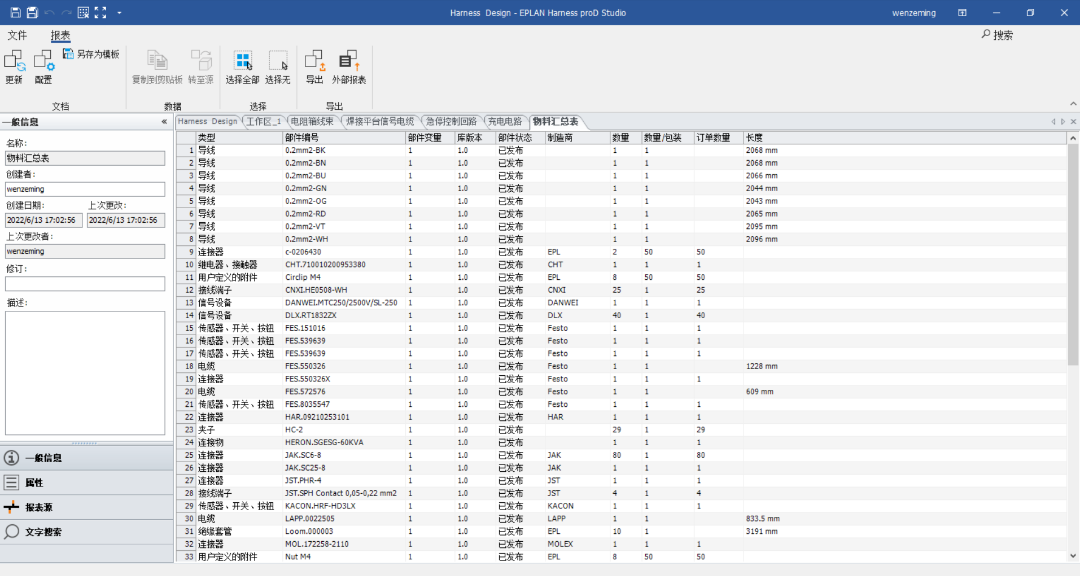

EPLAN Harness proD可生成多种报表，以下为生成的BOM表和导线列表。

项目中使用到的部件及附件都会统计到BOM表中。生产BOM表的自动统计，项目中使用到的各种耗材的用量都能生成，保证了项目材料不会存在遗漏。提升了设计效率，避免了因物料的遗漏造成的影响，让生产更加顺畅。减少浪费和管理成本。

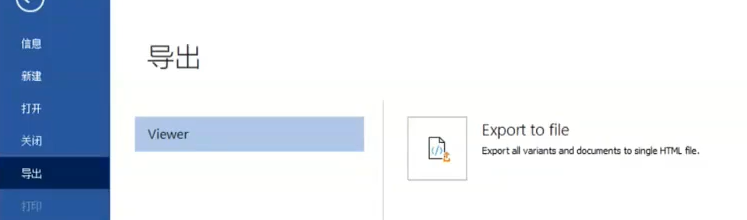

EPLAN HpD 2022 的新功能，EPLAN Harness proD 2022 新增了导出HTML格式文件的3D Viewer，通过在浏览器中查看线束设计模型、连接信息、部件信息等；可交付生产指导使用。

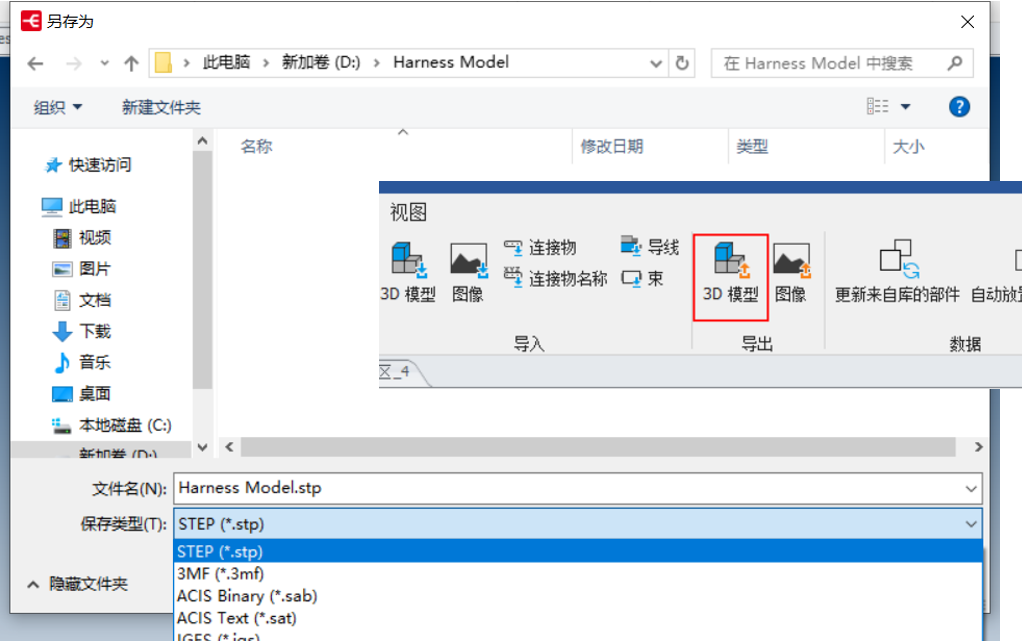

当模型需要机械在结构上做修改时，就可以进行导出线束3D模型，提供给机械做验证和优化，实现机电设计协同，EPLAN Harness proD可直接获取机械模型的变更进行更新。

EPLAN平台整合设计，使电气环节与工艺环节数据互通，协同研发，提升设计效率，完成数字化制造。

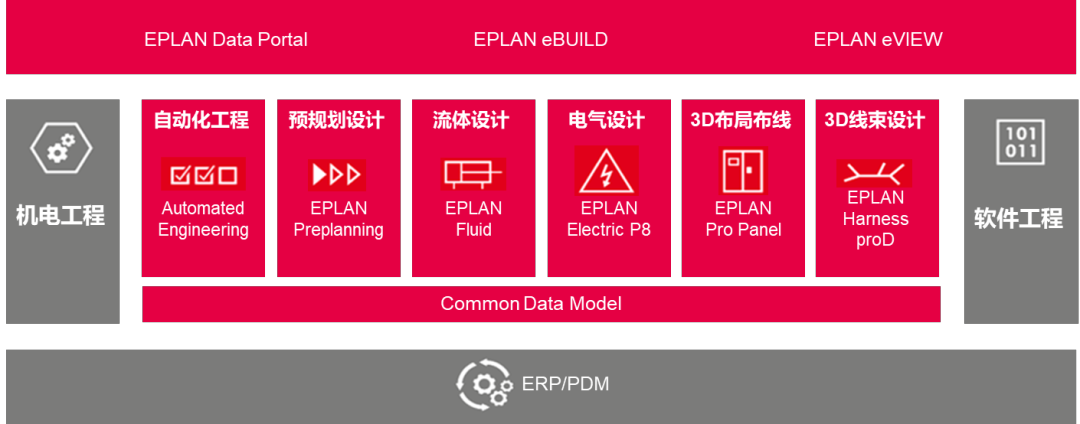

EPLAN高效工程平台打通了基础设计à详细设计à（电气）工艺设计à制造之间的数据流。本文展示了详细设计软件（EPLAN Electric P8）和（电气）工艺设计软件（EPLAN Pro Panel、 EPLAN Harness proD）配合使用的案例。

复用率决定了设计效率，预制率决定了制造效率。电气工艺设计软件EPLAN Pro Panel和 EPLAN Harness proD作为3D解决方案，提供了预制需要的数据。这些数据帮助企业在制造环节提升效率，减少浪费。
